Description

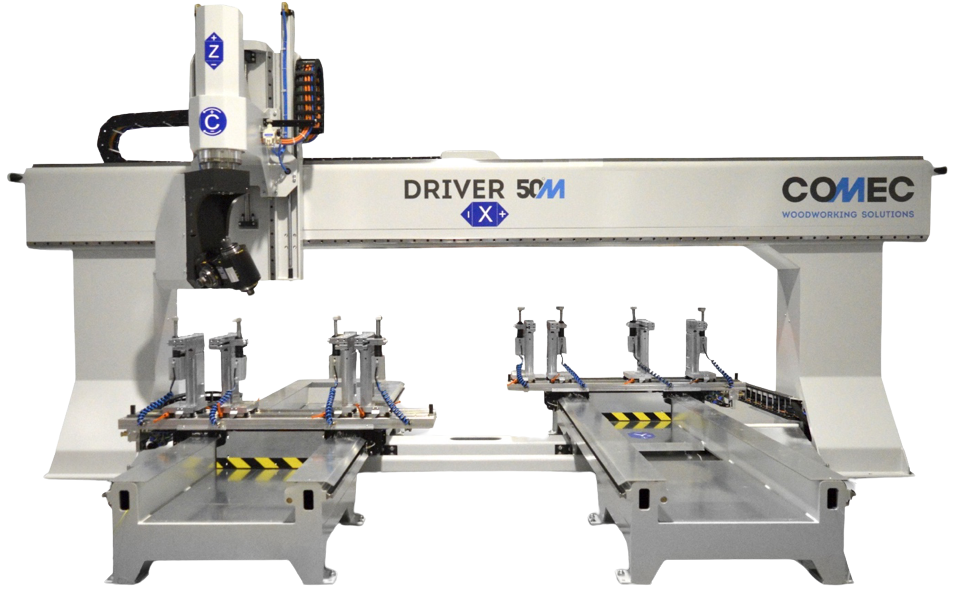

Frame:
- The structure is made of electrically welded steel sheet with a solid build, featuring a gantry and two independent working fields
Axis movement:
All axis movements occur on Bosch-Rexroth linear guides with circulating ball bearings or equivalent components.
- Maximum movement/positioning speed: 70 m/min
- Axis travel distances:
- X-axis: 4700 mm
- Z-axis: 980 mm
- Y1 and Y2 axes: 3300 mm

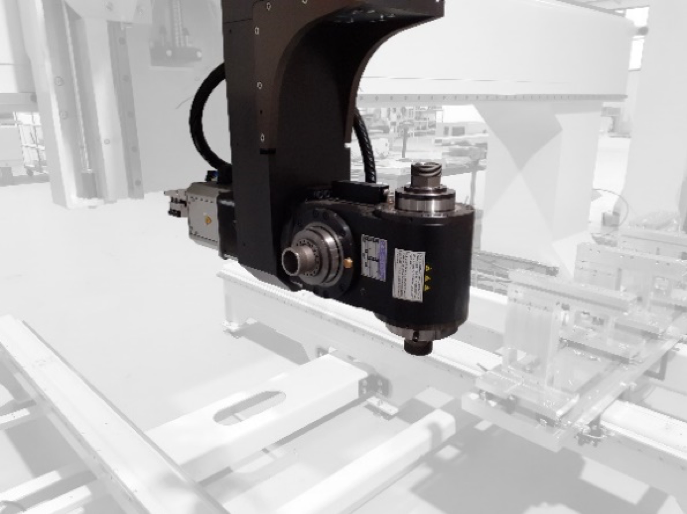

- Rotational movements:
- B-axis (vertical plane rotation): Infinite rotation
- C-axis (horizontal plane rotation): ±362°
Axis movement – maximum speed:
X-axis: 70 m/min
- Y1 and Y2 axes: 70 m/min
- Z-axis: 40 m/min
- B-axis (rotational): 40 rpm
- C-axis (rotational): 40 rpm
Axis movement – travel distances:
X-axis: 4700 mm (passage between columns: 3100 mm)
- Y1 and Y2 axes: 3300 mm
- Z-axis: 980 mm
- B-axis (rotational): Infinite
- C-axis (rotational): ±362°

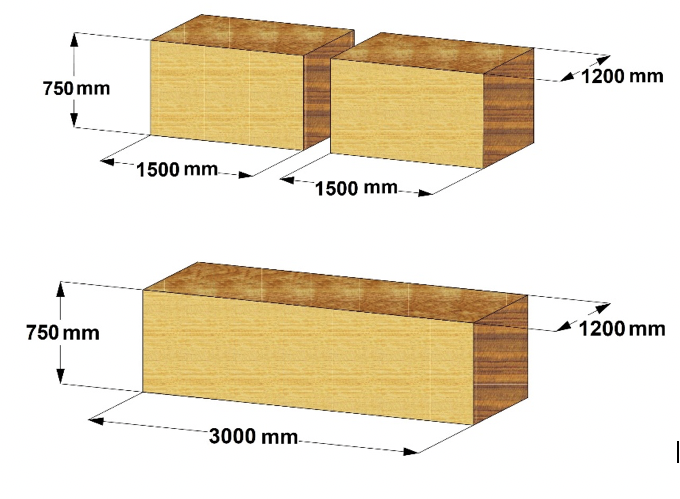

Working areas:
- Maximum length:
- 3300 mm (single working field, 3-axis machining)
- 1500 + 1500 mm (two working fields, 3-axis machining)
- Maximum width: 1200 mm (3-axis machining)
- Maximum height: 750 mm (from the end of the vertical tool)
